Коаксиа́льный ка́бель (от лат. co — совместно и axis — ось, то есть соосный; разговорное коаксиал от англ. coaxial) — электрический кабель, состоящий из центрального проводника и экрана, расположенных соосно и разделённых изоляционным материалом или воздушным промежутком. Используется для передачирадиочастотных электрических сигналов. Отличается от экранированного провода, применяемого для передачи постоянного электрического тока и низкочастотных сигналов, более однородным в направлении продольной оси сечением (форма поперечного сечения, размеры и значения электромагнитных параметров материалов нормированы) и применением более качественных материалов для электропроводников и изоляции. Изобретён и запатентован в 1880 году британским физиком Оливером Хевисайдом.

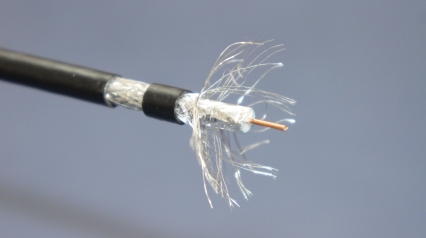

«Телевизионный» коаксиальный кабель типа RG-59, применяемый для подключения антенны к телевизионному приемнику



Устройство коаксиального кабеля
1 — внутренний проводник,
2 — изоляция (сплошной полиэтилен),
3 — внешний проводник (Экран),
4 — оболочка (светостабилизированный полиэтилен)

Устройство[править | править вики-текст]

Коаксиальный кабель (см. рисунок) состоит из:

• 4 (A) — оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида, повива фторопластовой ленты или иного изоляционного материала;
• 3 (B) — внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава;
• 2 (C) — изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;
• 1 (D) — внутреннего проводника в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омеднённого алюминия, посеребрённой меди и т. п.

Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности. Весь полезный сигнал передаётся по внутреннему проводнику.

История создания[править | править вики-текст]

• 1855 год — Уильям Томсон рассматривает коаксиальный кабель и получает формулу для погонной ёмкости.^[1]
• 1880 год — Оливер Хевисайд получает британский патент № 1407 на коаксиальный кабель.^[2]
• 1884 год — фирма Siemens & Halske патентует коаксиальный кабель в Германии (патент № 28978, 27 марта 1884).^[3]
• 1894 год ― Никола Тесла запатентовал электрический проводник для переменных токов (патент № 514167).
• 1929 год — Ллойд Эспеншид (англ. Lloyd Espenschied) и Герман Эффель из AT&T Bell Telephone Laboratories запатентовали первый современный коаксиальный кабель.
• 1936 год — AT&T построила экспериментальную телевизионную линию передачи на коаксиальном кабеле, между Филадельфией и Нью-Йорком.
• 1936 год — первая телепередача по коаксиальному кабелю с Берлинских Олимпийских Игр в Лейпциге.
• 1936 год — между Лондоном и Бирмингемом почтовой службой (теперь компания BT) проложен кабель на 40 телефонных номеров.
• 1941 год — первое коммерческое использование системы L1 в США компанией AT&T. Между Миннеаполисом (Миннесота) и Стивенс Пойнт (Висконсин) запущен ТВ-канал и 480 телефонных номеров.
• 1956 год — проложена первая трансатлантическая коаксиальная линия, TAT-1.

Применение[править | править вики-текст]

Основное назначение коаксиального кабеля — передача высокочастотного сигнала в различных областях техники:

• системы связи;
• вещательные сети;
• компьютерные сети;
• антенно-фидерные системы;
• АСУ и другие производственные и научно-исследовательские технические системы;
• системы дистанционного управления, измерения и контроля;
• системы сигнализации и автоматики;
• системы объективного контроля и видеонаблюдения;
• каналы связи различных радиоэлектронных устройств мобильных объектов (судов, летательных аппаратов и др.);
• внутриблочные и межблочные связи в составе радиоэлектронной аппаратуры;
• каналы связи в бытовой и любительской технике;
• военная техника и другие области специального применения.

Кроме канализации сигнала, отрезки кабеля могут использоваться и для других целей:

• кабельные линии задержки;
• четвертьволновые трансформаторы;
• симметрирующие и согласующие устройства;
• фильтры и формирователи импульса.

Существуют коаксиальные кабели для передачи низкочастотных сигналов (в этом случае оплётка служит в качестве экрана) и для постоянного тока высокого напряжения. Для таких кабелей волновое сопротивление не нормируется.

Классификация[править | править вики-текст]

По назначению — для систем кабельного телевидения, для систем связи, авиационной, космической техники, компьютерных сетей, бытовой техники и т. д.

По волновому сопротивлению (хотя волновое сопротивление кабеля может быть любым), стандартными являются пять значений по российским стандартам и три по международным:

• 50 Ом — наиболее распространённый тип, применяется в разных областях радиоэлектроники. Причиной выбора данного номинала была, прежде всего, возможность передачи радиосигналов c минимальными потерями в кабеле со сплошным полиэтиленовым диэлектриком^[4], а также близкие к предельно достижимым показания электрической прочности и передаваемой мощности;^[5]
• 75 Ом — распространённый тип:
  • в СССР и России применяется преимущественно со сплошным диэлектриком в телевизионной и видеотехнике. Его массовое применение было обусловлено приемлемым соотношением стоимости и механической прочности при протягивании, так как метраж этого кабеля значителен. При этом потери не имеют решающего значения, так как сигналы большой мощности по таким кабелям обычно не передавались.
  • В США используется для кабельных телевизионных сетей — со вспененным диэлектриком. Эти кабели имеют центральную жилу из омеднённой стали^[6], поэтому их стоимость не значительно зависит от диаметра центральной жилы. Поэтому. по предположению авторов^[6], причиной выбора этого номинала в США был компромисс между потерями в кабеле и гибкостью кабеля.

Также раньше имело значение согласование такого кабеля с волновым сопротивлением наиболее распространенного^{[источник не указан 1464 дня]} типа антенн — полуволнового диполя (73 ом). Но поскольку коаксиальный кабель несимметричен, а полуволновой диполь симметричен по определению, для согласования требуется симметрирующее устройство, иначе оплётка кабеля (фидер) начинает работать как антенна.

• 100 Ом — применяется редко, в импульсной технике и для специальных целей;
• 150 Ом — применяется редко, в импульсной технике и для специальных целей, международными стандартами не предусмотрен;
• 200 Ом — применяется крайне редко, международными стандартами не предусмотрен;
• Имеются и иные номиналы; кроме того, существуют коаксиальные кабели с ненормируемым^{[источник не указан 2318 дней]} волновым сопротивлением: наибольшее распространение они получили в аналоговой звукотехнике.

По диаметру изоляции:

• субминиатюрные — до 1 мм;
• миниатюрные — 1,5—2,95 мм;
• среднегабаритные — 3,7—11,5 мм;
• крупногабаритные — более 11,5 мм.

По гибкости (стойкость к многократным перегибам и механический момент изгиба кабеля): жёсткие, полужёсткие, гибкие, особогибкие.

По степени экранирования:
