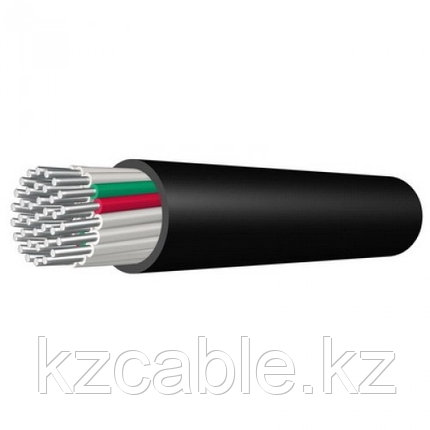

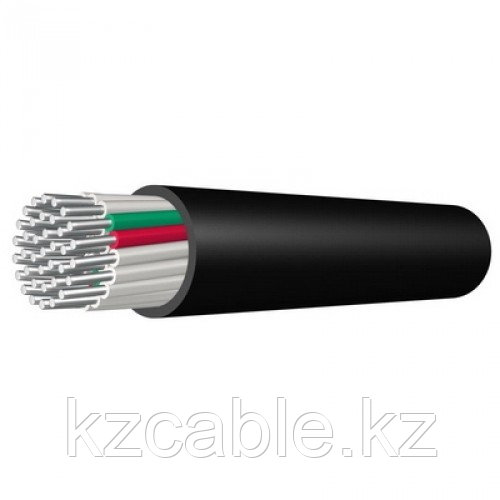

Кабели контрольные с медными или алюминиевыми жилами с ПВХ изоляцией в ПВХ оболочке (нг – не распространяющие горение).

1. Токопроводящая жила – медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката (ПВХ).
3. Скрутка – изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
4. Оболочка – из ПВХ пластиката, для кабелей марки КВВГнг и АКВВГнг из ПВХ пластиката пониженной горючести.

Применение:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Кабели марок КВВГнг и АКВВГнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабели всех марок могут быть проложены на открытом воздухе.

Технические характеристики:

• Виды климатического исполнения кабелей:
  УХЛ категорий размещения 1 – 5,
  Т (кабели в тропическом исполнении) категорий размещения 2 – 5 по ГОСТ 15150-69
• Рабочая температура окружающей среды: от -50°С до +50°С
• Относительная влажность воздуха при температуре +35°С: 98%
• Номинальная толщина изоляции для жил сечением:
  0.75 – 2.5 мм2 – 0.6 мм
  4 – 6 мм2 – 0.7 мм
  10 мм2 – 0.9 мм
• Электрическое сопротивление изоляции жил при температуре 20°С сечением:
  0.75 – 1.5 мм2 – не менее 10 МОмкм
  2.5 – 4.0 мм2 – не менее 9 МОмкм
  6 мм2 – не менее 6 МОм*км
• Длительно допустимая температура нагрева жил при эксплуатации: +70°С
• Кабели устойчивы к монтажным изгибам.
• Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:
  для кабелей наружным диаметром до 10 мм включ.: не менее 3-х диаметров кабеля
  для кабелей наружным диаметром 10?25 мм включ.: не менее 4-х диаметров кабеля
• Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля
• Строительная длина кабелей: не менее 150 м
• Срок службы:
  при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;
  при прокладке в помещениях, каналах, туннелях, не менее: 25 лет
• Гарантийный срок эксплуатации: 3 года со дня ввода кабелей в эксплуатацию
