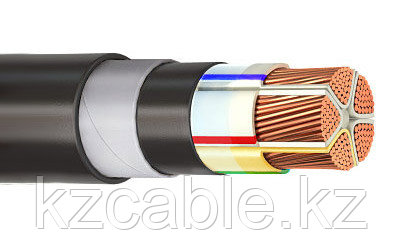

Силовые кабели с медными или алюминиевыми жилами, с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности, с защитным покровом типа БбШв. (индекс LS в марках означает низкое дымо- и газовыделение Low Smoke)

1. Токопроводящая жила – медная (ВБбШвнг-LS) или алюминиевая (АВБбШвнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Толщина изоляции представлена в Приложении.
3. Скрутка – изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.
4. Внутренняя экструдированная оболочка – накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,9 мм.
5. Защитный покров – типа БбШв:
6. броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
7. защитный шланг выпрессованный из ПВХ композиции пониженной пожароопасности.

Применение:

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабели не распространяют горение при прокладке в пучках.

Технические характеристики:

• Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации – от -30°С до +50°С
• Относительная влажность воздуха при температуре до +35°С – до 98%
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С
• Минимальный радиус изгиба при прокладке
  кабелей одножильных – 10 наружных диаметров,
  кабелей многожильных – 7.5 наружных диаметров.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з. + 400°С
• Строительная длина кабелей для сечений основных жил:
  1,5 16 мм2 – 450 м
  25 70 мм2 – 300 м
  95 мм2 и выше – 200 м
• Гарантийный срок эксплуатации 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изг-ния)
• Срок службы – 30 лет
