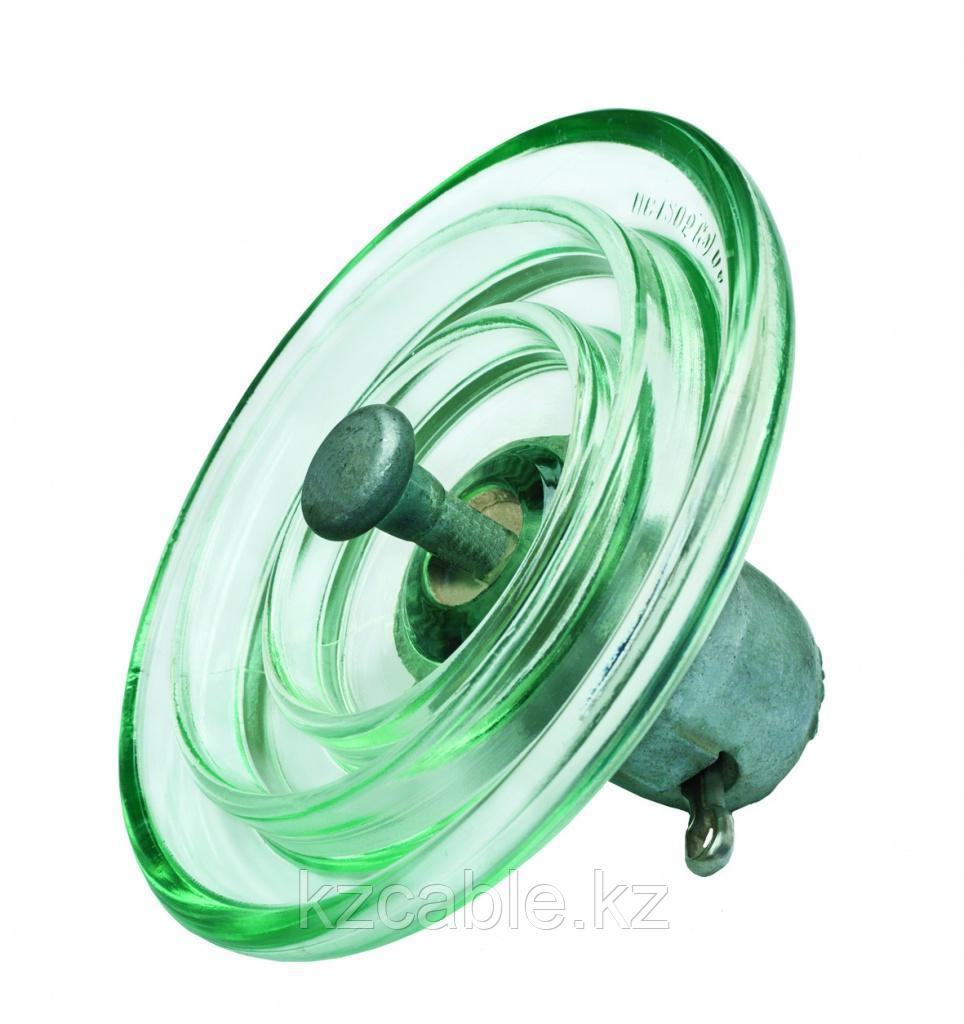

Изолятор ПС120Б (170)

Предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях электропередачи, в распределительных устройствах электростанций и подстанций постоянного и переменного токов напряжением свыше 1000 В, частотой до 100 Гц при температуре окружающего воздуха от минус 60 °С до плюс 50 °С.

Мин. механическая разрушающая нагрузка кН 120
Мин. механическая разрушающая нагрузка остатка изолятора кН 96
Диаметр, D мм 255
Строительная высота,H мм 170
Длина пути утечки мм 320
Сферическое соединение, d мм 16
Пробивное напряжение в изоляционной среде кВ 130
Выдерживаемое напряжение (в сухом состоянии) кВ 70
Выдерживаемое напряжение (под дождем) кВ 45
Выдерживаемое импульсное напряжение 1,2/50 +/– кВ 100/100
Испытательное напряжение при испытании на пробой импульсным напряжением в воздухе кВ 280…310
дБ 60
кВ 20
Напряжение по уровню радиопомех при частоте 0,5МГц
дБ 86
кВ 30
Масса кг 3,9
