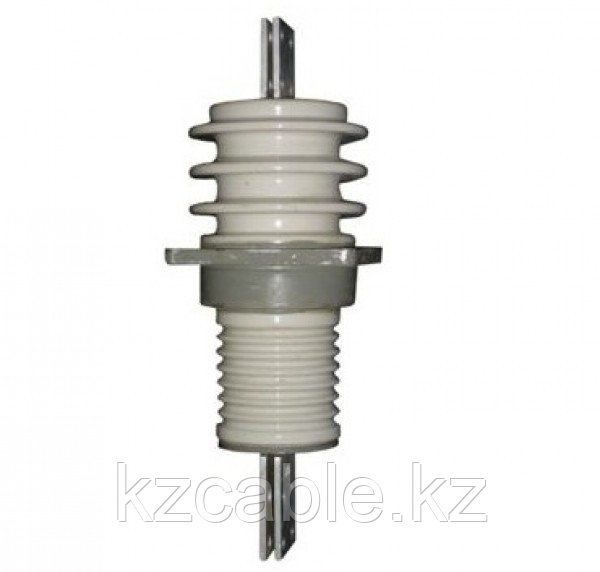

Изолятор ИП-35/630-7,5 УХЛ1

Изолятор проходной ИП-35/630-7,5 УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В частоты до 100 Гц, а также для закрытых токопроводов.

Номинальное напряжение, кВ 35
Импульсное напряжение, кВ 195
Номинальный ток, А 630
Минимальная механическая разрушающая сила при изгибе, кН 7,5
Длина пути утечки внешней изоляции, см, не менее 70
Размеры, мм L 1056
Размеры, мм L1 521
Размеры, мм B 50
Размеры, мм S 6
Размеры, мм S1 –
Масса, кг, не более 30,5
