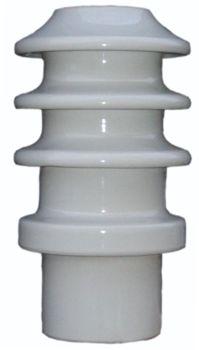

Изолятор ИПТ-10/630 А 01

Изолятор проходной неармированный ИПТ-10/630А 01 на напряжение 10 кВ предназначен для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц и для силовых трансформаторов переменного тока частотой до 100 Гц. Изоляторы рассчитаны для работы на открытом воздухе и внутри помещения.

Размер H, мм 250
Размер h, мм 65
Размер h1, мм 25
Размер h2, мм 35
Размер D, мм 140
Размер d, мм 50
Размер d1, мм 40
Размер d2, мм 84
Размер d3, мм 124
Размер d4, мм 23
Размер l, мм 30
Номинальное напряжение, кВ10
Номинальный ток, А 630
Масса, кг. 3,5
