Изолятор CSP 150/20-750-01

Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока напряжением 110 кВ и частотой до 100Гц.

Фарфоровый аналог С20-750
U ном., кВ 150
Нормированная механическая нагрузка при изгибе, кН 20

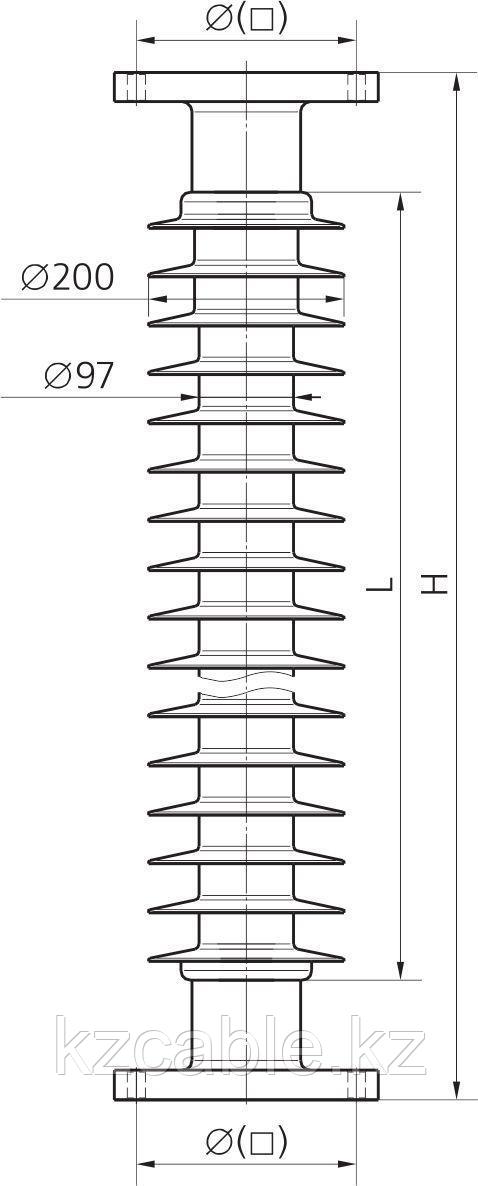

Длина изоляционной части, L, мм 1456
Строительная высота, H, мм 1700±2,5
Длина пути утечки, мм, не менее 4185
Выдерживаемое напряжение грозового импульса, кВ, не менее 750
Выдерживаемое напряжение промышленной частоты, кВ, не менее 325
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее –
Выдерживаемое напряжение коммутационного импульса, кВ, не менее –
Присоединительные размеры фланцев, мм
верхнего ∅225 (⟨160) 4отв.∅18
нижнего ∅300 8 отв.∅18
Масса 69
