Изолятор CSP 400/12,5-1550

Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока напряжением 110 кВ и частотой до 100Гц.

Фарфоровый аналог С12,5-1550
U ном., кВ 400
Нормированная механическая нагрузка при изгибе, кН 12,5

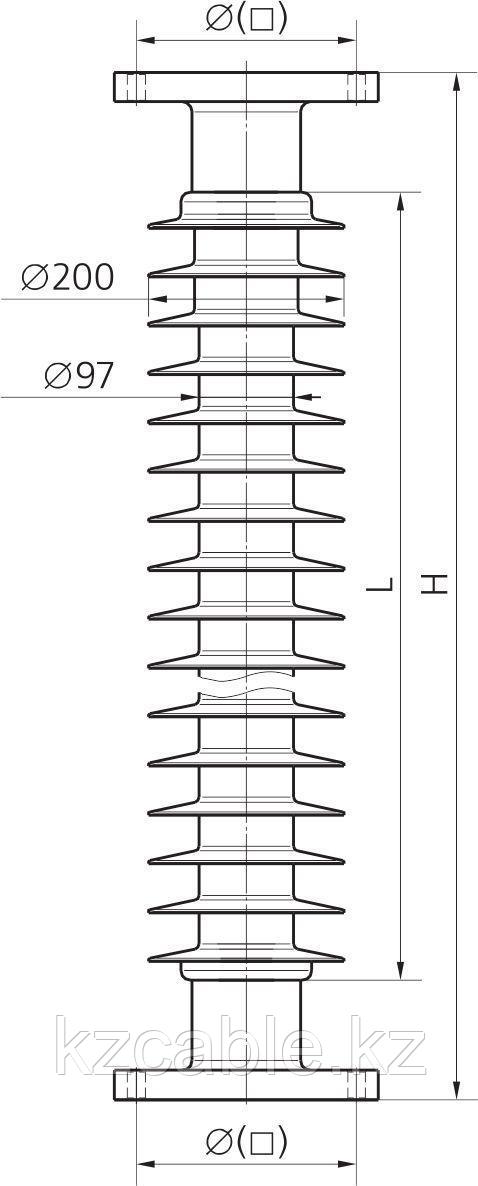

Длина изоляционной части, L, мм 3106
Строительная высота, H, мм 3350±4,5
Длина пути утечки, мм, не менее 8900
Выдерживаемое напряжение грозового импульса, кВ, не менее 1550
Выдерживаемое напряжение промышленной частоты, кВ, не менее –
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее –
Выдерживаемое напряжение коммутационного импульса, кВ, не менее 1050
Присоединительные размеры фланцев, мм
верхнего ∅225 (⟨160) 4отв.∅18
нижнего ∅225 (⟨160) 4 отв.∅18
Масса 89
