Изолятор ОСК 10-110-В-2-01

Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока напряжением 110 кВ и частотой до 100Гц.

Фарфоровый аналог ИОС-110-1250
U ном., кВ 110
Нормированная механическая нагрузка при изгибе, кН 10

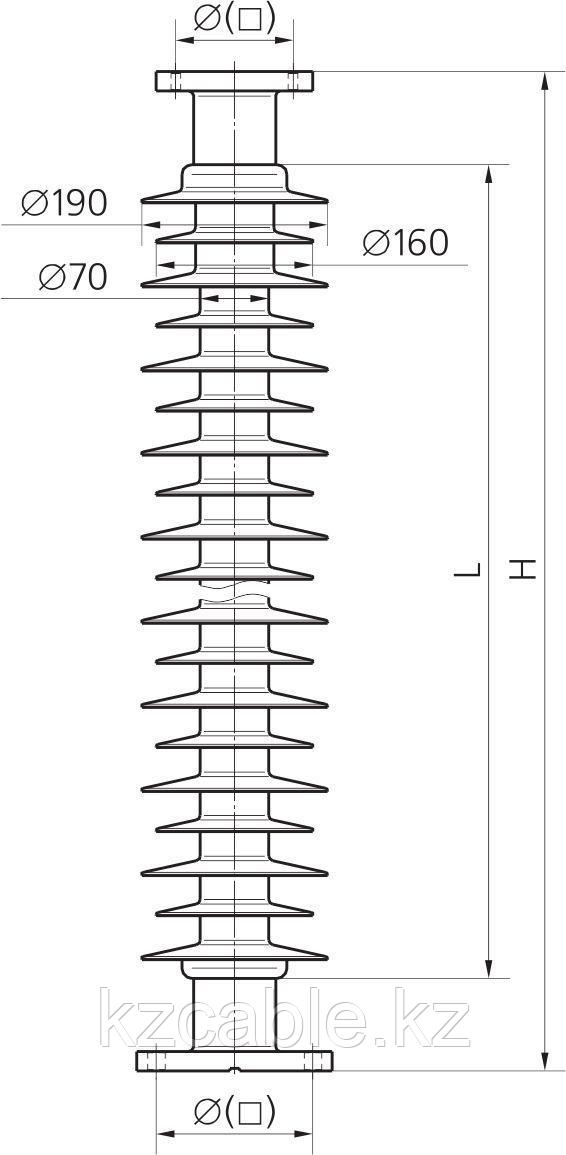

Длина изоляционной части, L, мм 914
Строительная высота, H, мм 1100±2
Длина пути утечки, мм, не менее 2910
Выдерживаемое напряжение грозового импульса, кВ, не менее 450
Выдерживаемое напряжение промышленной частоты, кВ, не менее 230
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее 110
Выдерживаемое напряжение коммутационного импульса, кВ, не менее –
Присоединительные размеры фланцев, мм
верхнего ∅225 (⟨160) 4отв.∅18
нижнего ∅225 (⟩160) 4отв.∅18
Масса 34
