Изолятор CSP110/10-550

Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока напряжением 110 кВ и частотой до 100Гц.

Фарфоровый аналог C10-550
U ном., кВ 110
Нормированная механическая нагрузка при изгибе, кН 10

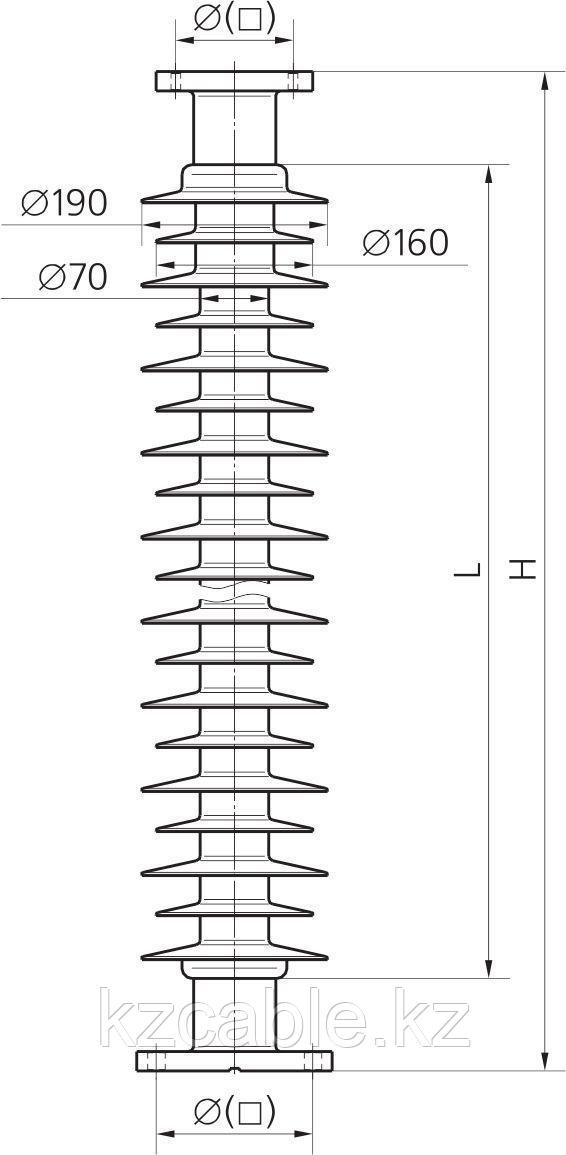

Длина изоляционной части, L, мм 1032
Строительная высота, H, мм 1220±1
Длина пути утечки, мм, не менее 3200
Выдерживаемое напряжение грозового импульса, кВ, не менее 550
Выдерживаемое напряжение промышленной частоты, кВ, не менее 230
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее –
Выдерживаемое напряжение коммутационного импульса, кВ, не менее –
Присоединительные размеры фланцев, мм
верхнего ∅127 (⟨90) 4отв.М16
нижнего ∅127 (⟩90) 4отв.М16
Масса 23
